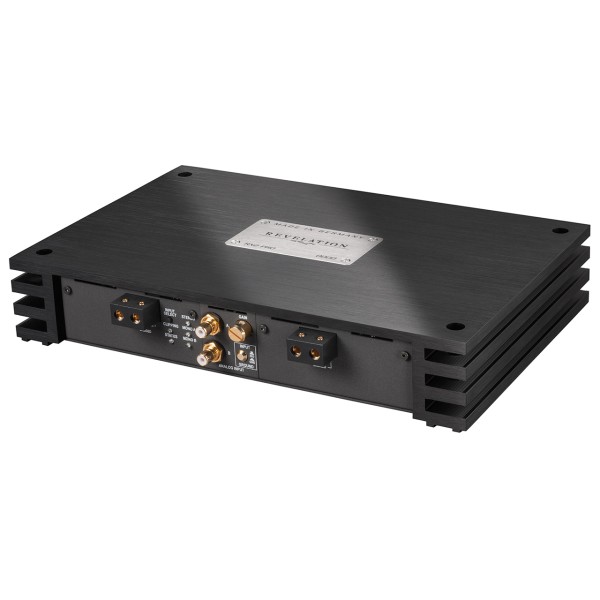

BRAX RX2 PRO

Начало новой эры

Несмотря на то, что цифровая обработка сигнала уже давно стала частью мира BRAX благодаря легендарному процессору BRAX DSP, аналоговое усиление всегда считалось эталоном для достижения наилучшего качества звука и измерений. Однако с появлением BRAX REVELATION RX2 PRO наступает новая эра — о чем говорит само название: новое цифровое звучание, превосходящее все, что было раньше в сегменте автомобильной аудиосистемы.

«Как страстный музыкант с более чем 45-летним опытом работы в аудиоиндустрии, я никогда не думал, что технология класса D сможет когда-либо конкурировать с аналоговыми технологиями. Но позвольте мне внести ясность: от BRAX REVELATION RX2 PRO у меня захватывает дух. Уровень аудиофильских характеристик этого усилителя просто невероятен и выводит стремление BRAX к бескомпромиссному звучанию на новый уровень». Я убежден, что этот технологический шедевр откроет даже самым преданным любителям аналоговых усилителей глаза на новую эру высококачественного усиления«. — Хайнц Фишер

Новый эталон качества звука — технология EIGENTAKT от PURIFI

BRAX RX2 PRO удивительным образом сочетает в себе компактность и эффективность, а его технические и звуковые характеристики поднимают стандарты качества усилителей на совершенно новый уровень. В тесном сотрудничестве с датским производителем PURIFI была реализована уникальная и бескомпромиссная концепция на основе запатентованной технологии EIGENTAKT — концепция, которая развеивает все прежние предубеждения в отношении цифрового усиления звука.

Все показатели эффективности, включая коэффициент нелинейных искажений (THD+N), интермодуляцию и отношение сигнал/шум, настолько высоки, что их могут точно измерить только самые дорогие измерительные системы. В основе этих исключительных характеристик лежит принцип многокаскадной обратной связи, при котором несколько чрезвычайно широкополосных и, следовательно, сверхбыстрых контуров обратной связи в каскадах усилителя компенсируют все нелинейности. Это касается даже выходных реле, которые имеют собственный контур управления для выравнивания минимального контактного сопротивления. Важно отметить, что выходной LC-фильтр, необходимый для усилителей класса D, встроен в эти контуры обратной связи, что полностью компенсирует его значительное влияние на искажения и выходное сопротивление. Таким образом, RX2 PRO демонстрирует феноменальные показатели коэффициента демпфирования — 10 000 — не только на типичной тестовой частоте 1 кГц, но и во всем звуковом диапазоне. Кроме того, благодаря этой топологии схемы устраняется зависимость частотной характеристики от нагрузки, характерная для усилителей класса D. Независимо от того, какой динамик подключен к RX2 PRO, его амплитудно-частотная характеристика остается идеально линейной вплоть до 60 кГц при любом импедансе.

Усовершенствованная конструкция блока питания

Еще одним фактором, обеспечивающим непревзойденное качество звука RX2 PRO, является тщательная проработка конструкции блока питания. Блок питания является регулируемым и обеспечивает постоянное выходное напряжение для силовых каскадов, не зависящее от напряжения аккумулятора. Это обеспечивает возможность полного цикла «запуск-остановка» и позволяет использовать устройство в бортовых сетях электромобилей, где напряжение может достигать 18 вольт. Кроме того, блок питания оснащен в общей сложности 67 электролитическими конденсаторами с огромной суммарной емкостью, которые при необходимости могут выдавать огромные импульсные токи. Чтобы печатная плата не препятствовала прохождению тока, восемь слоев меди минимизируют внутреннее сопротивление. Но это еще не все: большое количество слоев дает и другие преимущества, гарантируя, что высокие токи не повлияют на чувствительные входные сигналы или сигналы обратной связи благодаря продуманной компоновке.

Гибкие возможности ввода с первоклассной обработкой сигнала

В модуле аналогового ввода реализован новый принцип «супербаланса», при котором два операционных усилителя BurrBrown OPA1612 с чрезвычайно низким уровнем шума и искажений образуют дифференциальный входной каскад на каждый канал. Это не только обеспечивает усиление, но и чрезвычайно высокий коэффициент ослабления синфазного сигнала, что гарантирует превосходную защиту от автомобильных помех на входных сигналах.

Модуль цифрового ввода, оснащенный оптическим и коаксиальным цифровыми входами SPDIF, оснащен современным цифро-аналоговым преобразователем (ЦАП) от ESS. Этот ЦАП обеспечивает показатели производительности, ранее недостижимые в сегменте автомобильного аудио: соотношение сигнал/шум составляет 130 дБ, а коэффициент нелинейных искажений — −117 дБ (что эквивалентно 0,00014 %). Такие выдающиеся показатели стали возможны благодаря тщательно продуманной конструкции источника питания ЦАП. Двойной стабилизатор напряжения, разработанный специально компанией ESS, обеспечивает чрезвычайно низкий уровень шума и высокую стабильность рабочего напряжения для каждого канала по отдельности. В рамках логичной и целостной концепции, соответствующей стандартам BRAX, модуль цифрового входа также поддерживает фирменный протокол DiSAC 2.0 цифрового сигнального процессора BRAX для беспрецедентного контроля громкости на выходе сигнальной цепи.

Компактный дизайн и революционная эффективность

Помимо непревзойденных технических характеристик, RX2 PRO отличается исключительно элегантным и компактным дизайном. Несмотря на огромную выходную мощность — 2×300 Вт при сопротивлении 4 Ом или 2×510 Вт при сопротивлении 2 Ом (или 1×930 Вт при сопротивлении 4 Ом), — он имеет те же размеры, что и BRAX DSP, и почти на 40 % компактнее GX2000 или даже на 66 % меньше MX4 PRO. С точки зрения эффективности, энергопотребления и снижения тепловыделения, RX2 PRO открывает совершенно новую главу в истории BRAX, соответствуя общей тенденции к увеличению плотности упаковки и повышению эффективности.

Отмеченная наградами цифровая революция в разработке усилителей

«То, что раньше казалось немыслимым, теперь стало реальностью: компания Audiotec Fischer представляет первый «цифровой» усилитель мощности под брендом Brax. Усилитель BRAX REVELATION RX2 PRO, использующий технологию класса D, не уступает аналоговым усилителям высокого класса Brax и даже превосходит их. Это первая автомобильная версия инновационной технологии Purifi Eigentakt, которая устанавливает новые стандарты производительности и звучания. В усилителе BRAX REVELATION RX2 PRO используются лучшие из доступных компонентов. Он может быть оснащен либо аналоговым модулем ввода с операционными усилителями TI / BurrBrown, либо цифровым модулем с преобразователями ESS, что обеспечивает высочайшее качество сигнала в любом случае. В результате мы получаем, с одной стороны, огромную мощность — 2×300 Вт при 4 Ом или 2×510 Вт при 2 Ом, а с другой, что гораздо важнее, отсутствие каких-либо искажений и шумов. Если вы ищете современный компактный усилитель класса D с действительно высоким качеством, то BRAX REVELATION RX2 PRO — это то, что вам нужно».
