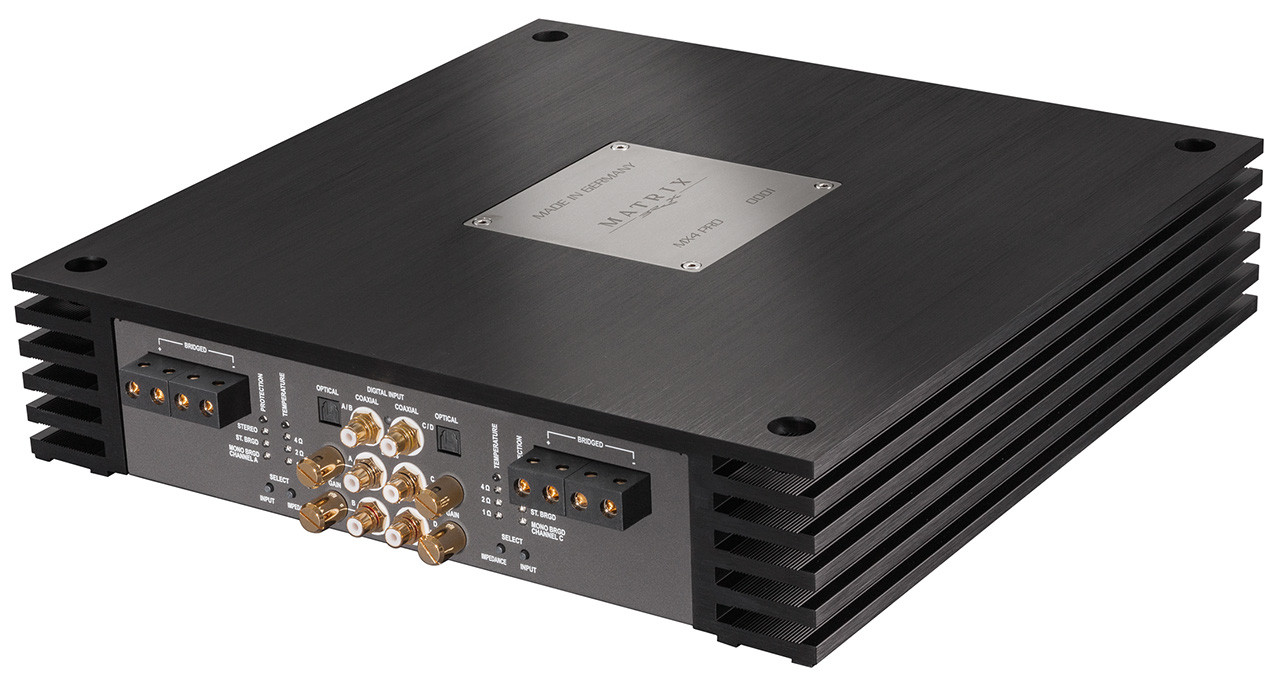

BRAX MX4 PRO

Можно ли сделать лучший в мире автомобильный аудиоусилитель еще лучше? Это стало настоящим вызовом для наших инженеров, когда они приступили к разработке MX4 PRO. При создании продуктов BRAX важно снова и снова пересматривать и оптимизировать каждую деталь, даже если на первый взгляд она кажется не столь значимой. По нашему мнению, это единственный подход, позволяющий раздвигать границы — как в акустическом, так и в техническом плане — все дальше и дальше. Наконец, мы абсолютно уверены, что MX4 PRO снова устанавливает новые стандарты для усилителей.

Этот шедевр — идеальный симбиоз самых современных компонентов и гениальных технологических усовершенствований, не забывающих о наследии и традициях бренда, которым славится BRAX. Как единственный производитель, мы по-прежнему считаем само собой разумеющимся вручную подбирать силовые транзисторы для каждого усилителя BRAX — и не секрет, что необходимые для этого инструменты и оборудование являются нашей собственной разработкой. Этот уникальный процесс обеспечивает не только минимально возможные серийные допуски, но и непревзойденные показатели измерения и мощности.

Значительная часть общей производительности зависит от тщательной проработки системы питания всех модулей наших усилителей. Раздельное и стабилизированное напряжение питания для каждого из двух каналов обеспечивает идеальные условия для каждого каскада усилителя. Электролитические конденсаторы со сверхнизким эквивалентным последовательным сопротивлением (специально разработанные для Audiotec Fischer) так же легендарны, как и наши тороидальные силовые трансформаторы в герметичном корпусе, которые обеспечивают выходную мощность более 1800 Вт. Полностью переработанная конструкция печатной платы с четырьмя массивными медными слоями обеспечивает максимальный ток. Поэтому неудивительно, что MX4 PRO с его 4×300 RMS на 4/2/1 Ом выдает больше мощности на клеммы динамиков, чем когда-либо прежде.

Но этого недостаточно — MX4 PRO также является примером того, как преодолеть разрыв между традиционными усилителями и цифровой эпохой. Мы приложили беспрецедентные усилия только для того, чтобы обеспечить регулировку громкости цифровых входов. В качестве новинки в сегменте автомобильной аудиотехники регулировка громкости в сочетании с цифровым сигнальным процессором BRAX происходит непосредственно перед выходными каскадами, которые управляют динамиками. Излишне говорить, что это происходит в аналоговом режиме без ущерба для разрешения сигнала. Цифровой сигнальный процессор BRAX встраивает информацию об уровне громкости в цифровой поток данных SPDIF, который затем декодируется внутри MX4 PRO.

Уже один этот аспект свидетельствует о стремлении наших инженеров к совершенству. И будьте уверены, что эта скрупулезность сохраняется на протяжении всего производственного процесса. Каждый усилитель изготавливается на заказ, а его серийный номер фиксируется в нашей базе данных. Поэтому каждый усилитель BRAX MX4 PRO — это уникальный продукт, который по праву заслуживает звания «премиум, сделано в Германии».

Особенности:

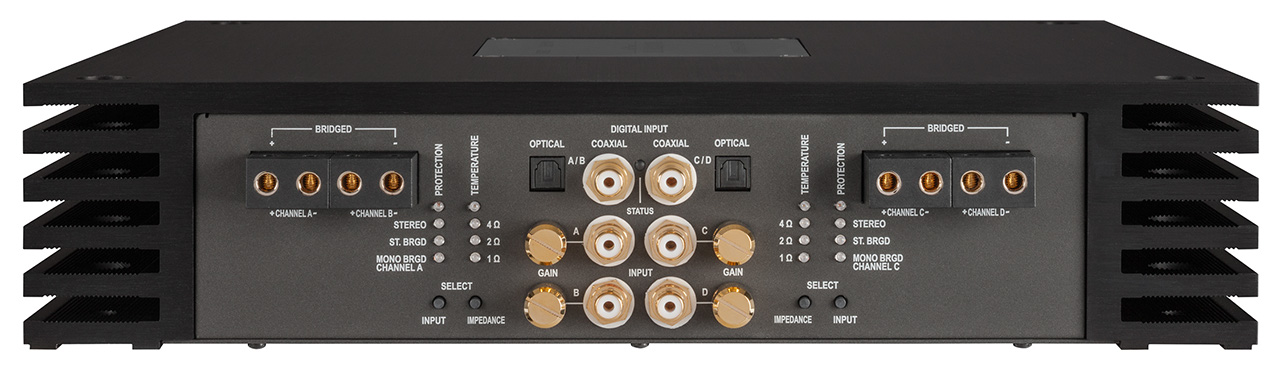

• Два цифровых стереовхода формата SPDIF (оптический и коаксиальный) с частотой дискретизации до 192 кГц
• Система регулировки громкости DiSAC (Digital Signal Analog Controlled) для цифровых входов, управляемая через процессор BRAX DSP

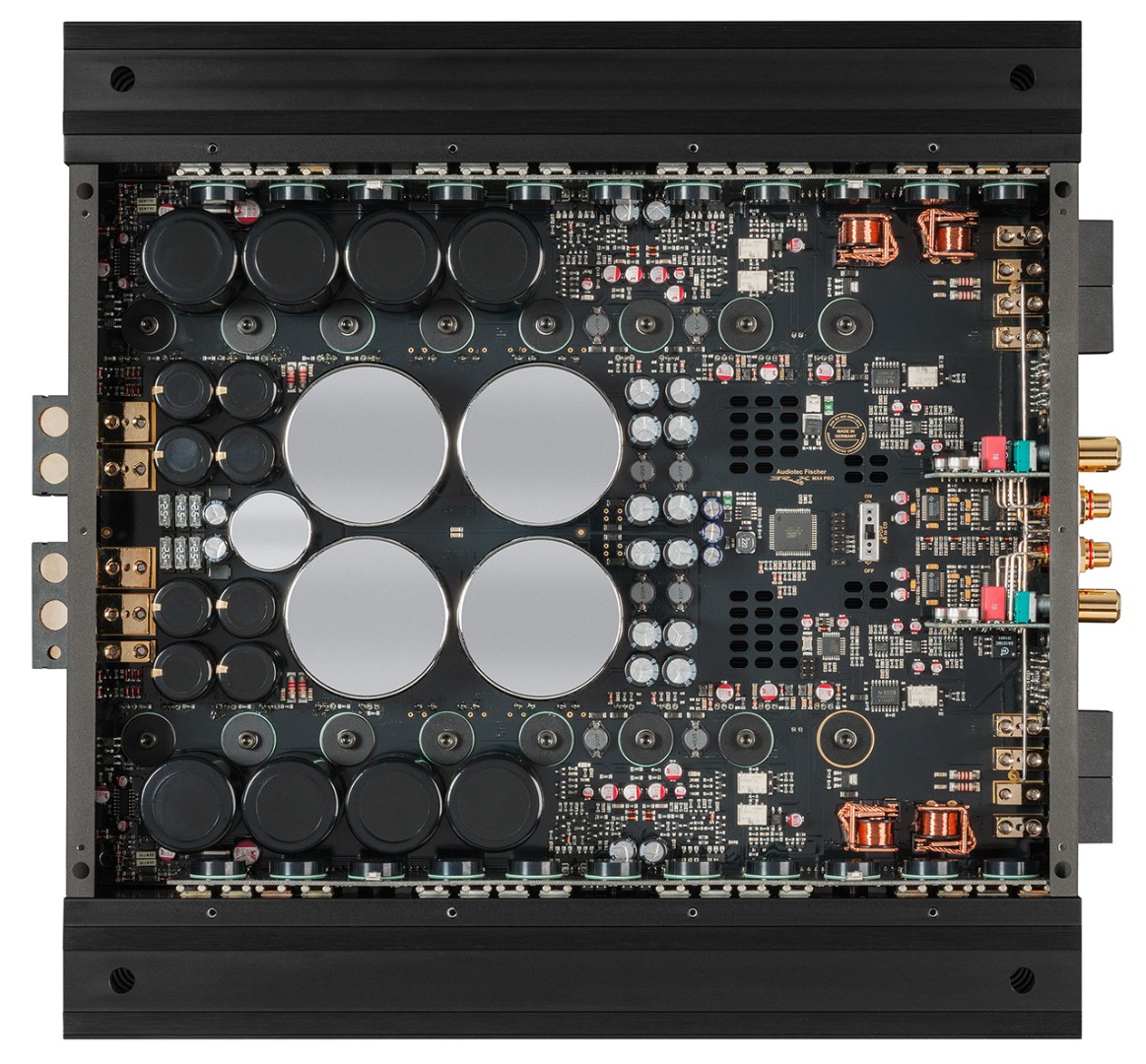

• Оптимизированная четырехслойная печатная плата для эффективной передачи питания и сигнала, а также для увеличения выходной мощности
• Коммутация входных сигналов без потерь качества с помощью реле с позолоченными контактами
• Исключительная импульсная характеристика благодаря отсутствию разделительных конденсаторов в сигнальном тракте
• Впечатляющий коэффициент демпфирования (более 1400 при нагрузке 4 Ом) для безупречного контроля акустических систем
• Максимальное соотношение сигнал/шум благодаря синхронизации работы блока питания
• Сложный стабилизированный импульсный блок питания
• Конденсаторы с восьмиточечным подключением (общая емкость 40 000 мкФ, минимально возможный ESR) и дроссель на 300 А для сглаживания пиковых токов

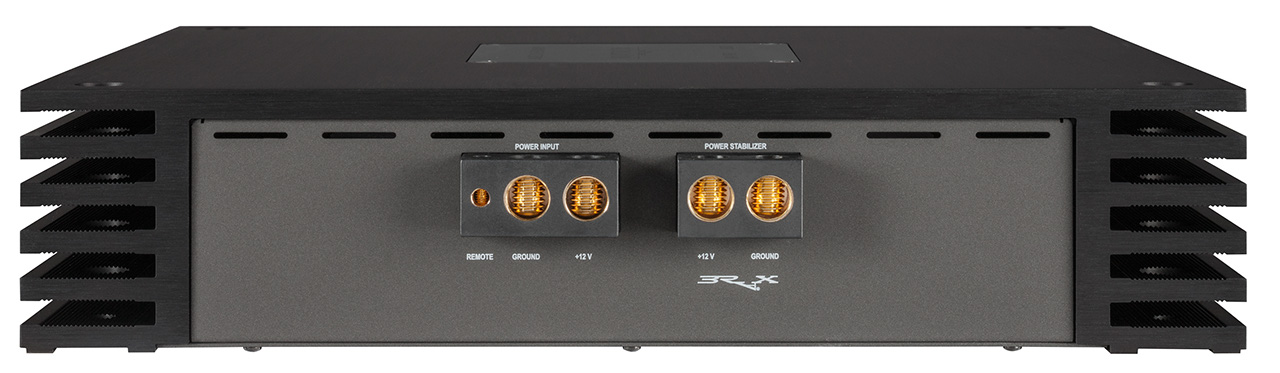

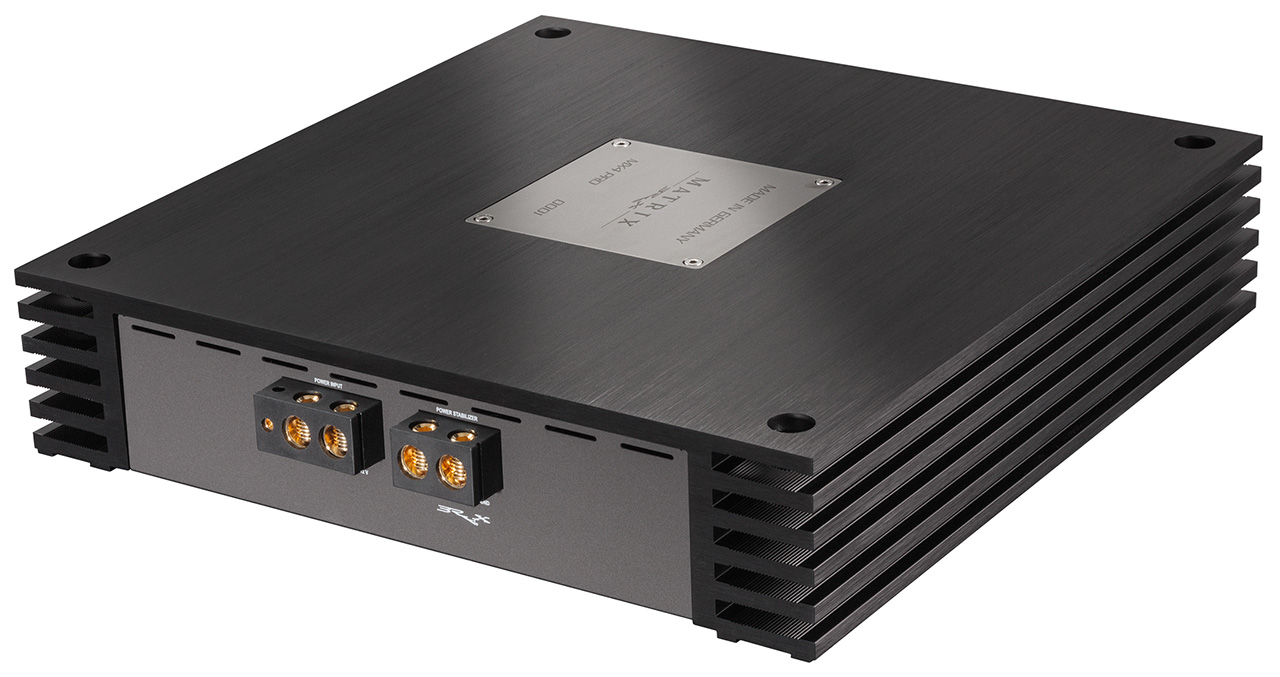

• Отдельный разъем для подключения стабилизатора питания BRAX
• Схема защиты акустических систем на базе мощных высокотоковых реле
• Специально разработанные тороидальные трансформаторы с сердечниками из материалов с высокой магнитной проницаемостью, обеспечивающие максимально возможные токи насыщения
• 32 отобранных вручную высококлассных MOSFET-транзистора с минимальными допусками параметров и превосходными техническими характеристиками
• Серийный номер, выгравированный на пластине из нержавеющей стали
• Выходная мощность 300 Вт RMS на канал, не зависящая от импеданса нагрузки
• Стабильная работа при нагрузке 4, 2 и 1 Ом
• Вентилятор охлаждения в нижней панели с управлением от процессора и термодатчика
• Массивный радиатор из специального алюминиевого сплава для оптимального охлаждения всех силовых транзисторов

Регулировка громкости DiSAC (Digital Signal Analog Controlled — цифровой сигнал с аналоговым управлением) в сочетании с процессором BRAX DSP

В автомобильной аудиосистеме обычно существует два способа регулировки громкости воспроизведения.

1. Регулировка громкости осуществляется на источнике сигнала (например, на автомагнитоле или головном устройстве):

Это наиболее распространенный метод, однако он имеет недостаток при наличии в тракте прохождения сигнала дополнительного цифрового сигнального процессора (DSP). Полный потенциал DSP может быть реализован только в том случае, если громкость на источнике установлена ​​на максимум (полный размах выходного сигнала). В противном случае происходит «потеря» аудиоданных (битов), из-за чего при низком уровне громкости звучанию недостает точности. Впрочем, такие потери возможны и при отсутствии DSP между головным устройством и усилителем, поскольку большинство современных магнитол оснащены цифровой регулировкой громкости, которая также негативно сказывается на разрешении сигнала при низких уровнях громкости.

2. Регулировка громкости осуществляется в цифровом сигнальном процессоре (DSP):

В этом случае источник выдает сигнал с полным размахом, благодаря чему DSP в тракте сигнала работает в оптимальных условиях, не отсекая биты (например, в процессе аналого-цифрового преобразования). За регулировку громкости внутри процессора (в цифровой области) отвечает подключенный к нему пульт дистанционного управления, однако и этот метод оказывает небольшое влияние на качество звука.

Идеальное решение

Сочетание MX4 PRO и BRAX DSP реализует иной — наиболее последовательный и всеобъемлющий — подход, позволяющий избежать каких-либо потерь в качестве звучания. Эксклюзивная фирменная технология DiSAC от компании Audiotec Fischer безупречно работает в тех случаях, когда источник аудиосигнала либо не имеет встроенной регулировки громкости, либо всегда выдает сигнал высокого уровня. При таком сценарии обработка аудиосигнала внутри BRAX DSP происходит без снижения разрешения звука. Для регулировки громкости воспроизведения можно использовать либо проводной пульт URC.3, либо пульт с дисплеем DIRECTOR.

Особенность решения заключается в том, что информация об уровне громкости, поступающая с пульта, кодируется внутри BRAX DSP, внедряется в поток цифровых аудиоданных на выходах SPDIF и передается на MX4 PRO.

Устройство MX4 PRO способно извлекать эту информацию из цифрового потока и использовать ее для управления аналоговыми регуляторами громкости без потерь качества (PGA), расположенными после ЦАП. Это означает, что регулировка громкости осуществляется на том участке тракта, где она не оказывает негативного влияния на качество звука — непосредственно перед выходными каскадами, работающими на акустические системы.

Подобный метод регулировки громкости уникален для сегмента автомобильного аудио и в очередной раз доказывает, что компания Audiotec Fischer приложила максимум усилий, чтобы вновь установить эталон качества звучания.
